新聞動態
您的位置：首頁 > 新聞動態

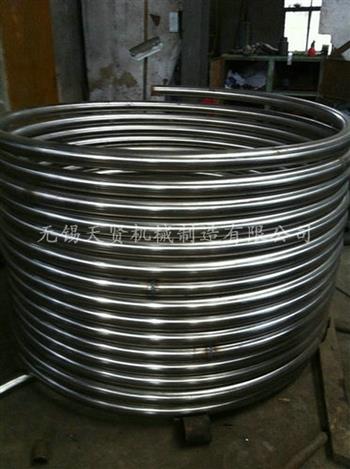

在工業拋光、研磨及表面處理領域，拋光盤管承擔著輸送拋光液、冷卻液的核心職能。它如同拋光系統的血管，其潔凈程度直接決定著拋光效果的穩定性與設備運行的可靠性。然而，許多操作者往往將清潔處理簡單理解為擦干凈——殊不知，真正的清潔是一場涵蓋表面、內部、流程與標準的系統性工程。拋光盤管表面的清潔，遠不止去油污和灰塵那么簡單。規范要求采用中性清洗劑配合無紡布或軟毛刷，沿盤管軸向方向單向擦拭，避免橫向來回造成劃痕。對于頑固污漬，可采用聲波清洗，頻率控制在40kHz，時間5-10分鐘，利用空化效應剝離微孔內的殘留物。清潔完成后，還需進行表面活化處理——使用活化劑擦拭盤管表面，去氧化層，提升后續涂覆或密封材料的附著力。這一步若被省略，表面看似干凈，實則存在微觀污染，影響密封效果。拋光盤管的內壁清潔，是清潔處理中容易被忽視卻又至關重要的環節。拋光液中的磨料顆粒、金屬碎屑、油脂等，在使用過程中會逐漸沉積在管內壁，形成垢層。這些沉積物不僅影響流量均勻性，還可能在后續使用中脫落，造成拋光表面劃傷。
規范的內部清潔流程包括：采用高壓脈沖沖洗，使用與拋光液相容的清洗溶劑，以不低于2m/s的流速沖洗管路，持續時間不少于15分鐘。對于內徑小于10mm的細管，應采用清洗刷或超聲波穿管方式進行清潔。清潔后用高純氮氣吹干，并用內窺鏡檢查確認無留。

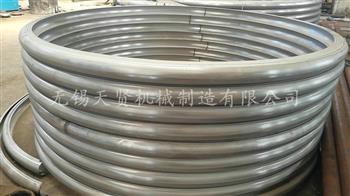

在石油化工、食品加工、設備及暖通工程領域，加熱盤管承擔著熱量傳遞的核心職能。它如同熱力系統的重點，將熱量均勻輸送至每一個需要升溫的角落。然而，正是這些重點的工藝細節，往往決定著整個系統的效率與壽命。加熱盤管的工藝，容不得半點馬虎。
加熱盤管的品質起點，在于材料的嚴格篩選。根據不同工況，盤管材料需滿足抗高溫、耐腐蝕、耐疲勞等綜合要求。碳鋼盤管適用于常規蒸汽加熱場景，需選用符合標準的無縫鋼管，確保無夾層、無裂紋；不銹鋼盤管則適用于食品等潔凈場景，需明確材質牌號，并通過光譜儀抽樣檢測成分，嚴防以次充好。對于高溫高壓工況，合金鋼管材成為選擇。材料復驗環節需核對質保書與實物標識，確保每一根管材的來源可追溯、質量可驗證。盤管的彎曲成型是工藝考究的一道關卡。彎曲半徑過小會導致管壁外側減薄過標、內側起皺甚至開裂，嚴重削弱承壓能力。規范要求：彎曲半徑不應小于管外徑的3.5倍，對于厚壁管或材質可適當放寬，但須通過工藝評定確定參數。彎曲工藝需采用專業彎管機，并配備芯棒，確保彎曲部位圓滑過渡、無褶皺、無明顯橢圓。彎管后需進行壁厚檢測，減薄率不得過12%。每一根彎管都需通球試驗驗證，通球直徑不小于管內徑的80%，確保彎頭處無堵塞隱患。
在石油化工、鍋爐換熱、制冷設備等領域，碳鋼盤管承擔著熱量交換的核心職能。而盤管質量的根基，在于基材——碳鋼無縫鋼管的品質把控。基材驗收若存在疏漏，后續所有制造工藝都將失去意義。那么，碳鋼盤管基材驗收究竟要把住哪些關口？
基材驗收的要務，是確認材料與設計文件的符合性。依據要求，制造盤管所用的材料應符合設計文件規定，爐管的牌號、尺寸偏差、技術要求、檢驗等須符合相應管材標準的要求。未經買方書面批準，不得隨意變更材料。驗收人員需逐一核對質保書、材質單與實物標識，確保爐管為全新的軋制無縫鋼管，嚴禁使用來源不明的管材。這一環節看似簡單，實則是防止偷梁換柱的關鍵防線。碳鋼盤管的基管表面質量，直接關系到耐腐蝕性能與使用壽命。標準明確規定，基管表面不應存在深度過0.3mm的凹坑、凹痕、折疊、軋折、槽溝等缺陷。若發現超標缺陷，允許修磨處理，但修磨后的管壁厚度不得小于規定的管壁厚度。驗收時需借助強光手電與放大鏡，對管體進行全面目視檢查，重點關注焊縫附近、管端邊緣等易受損區域。對于不銹鋼材質的基管，還需檢查焊縫表面不得有咬邊及表面凹陷，焊縫單側增寬量不應大于2.0mm，焊縫表面余高不應大于1.6mm。基材的尺寸精度直接決定盤管的裝配質量與換熱效率。驗收時應逐根測量外徑、壁厚、橢圓度，確保符合標準要求。對于需要拼接的基管，標準有嚴格規定：長度不大于12m時不允許拼接；大于12m且不大于24m時允許有一個拼接接頭；大于24m時允許有兩個拼接接頭，且短管長不得小于2m。拼接時對口內壁錯邊量應不大于0.50mm。
碳鋼盤管基材驗收，表面看是進料檢查，實則是產品質量的基因篩選。從材質合規到表面質量，從尺寸精度到拼接控制，每一道關卡都是不可逾越的紅線。把好基材驗收這個基關，碳鋼盤管才能在嚴苛工況中真正做到管得穩。
從全生命周期視角審視內盤管的維護成本，初期選型的節流可能恰恰是后期開支的源頭。在換熱效率、運行穩定性與維護便利性之間做出科學權衡，選擇耐腐蝕性能匹配、結構便于維護的方案，方能在長周期運行中實現真正的經濟性。畢竟，隱藏在水面之下的維護成本，往往比可見的采購價格更值得深思。影響維護成本的關鍵因素，還體現在材質選型與設計理念上。采用304不銹鋼盤管在普通水質中尚可應對，但在含氯離子或酸性介質環境中，其耐腐蝕能力嚴重不足，后期維護成本將成倍攀升。相比之下，選用316L不銹鋼、鈦材或襯氟盤管雖初期投資較高，但可顯著延長維護周期、降低故障概率。此外，盤管的結構設計——如采用可拆卸式盤管組、預留足夠清洗接口、優化彎頭曲率半徑——都會直接影響后期維護的便利性與成本。

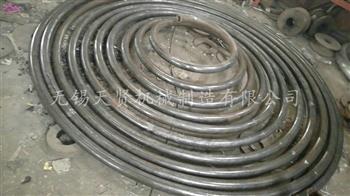

在制冷系統、換熱設備及化工裝置中，蚊香盤管以其緊湊的結構與換熱性能被廣泛應用。然而，這一螺旋盤繞的精密部件，其長期穩定運行高度依賴于養護工作的質量。從日常檢查到深度清洗，從材質適配到操作規范，每一個環節都需要嚴謹執行——任何疏漏都可能引發連鎖反應，使看似微小的疏忽演變為嚴重的設備故障。
蚊香盤管在長期運行中，內壁會逐漸附著水垢、油污或微生物黏泥，外壁則可能積聚灰塵與雜物。清洗時若采用不當的化學藥劑，可能腐蝕管壁；若使用過高的水壓，則可能沖薄管壁甚至造成泄漏。嚴謹的操作者會根據盤管材質——銅管、不銹鋼管或鈦管——選擇匹配的清洗劑，控制清洗液的濃度、溫度與浸泡時間，并在清洗后中和與沖洗，并非殘留藥劑對管材的持續侵蝕。蚊香盤管結構緊湊，彎曲半徑小，應力集中區域多，是裂紋與腐蝕的高發部位。嚴謹的養護需要對盤管進行定期體檢：目視檢查有無變形、銹斑或滲漏痕跡；使用測厚儀檢測管壁減薄情況；在關鍵焊口與彎頭處進行無損檢測。對于隱蔽部位的檢查，寧可拆卸部分保溫層也要確保無遺漏——因為隱蔽的泄漏點，往往是致命的故障源頭。不同材質的蚊香盤管對養護方式有著截然不同的要求。銅盤管對氨系清洗劑敏感，需避免使用含氨成分的藥劑；不銹鋼盤管在含氯離子環境中存在應力腐蝕開裂風險，養護時需嚴格控制介質中的氯離子濃度；鈦盤管雖耐腐蝕性強，但與某些金屬接觸時可能發生電偶腐蝕。嚴謹的操作者會準確識別盤管材質，并據此制定差異化的養護方案。每一次養護的時間、內容、發現的問題、采取的措施，都應詳細記錄在案。這些記錄不僅是判斷下次養護時機的依據，更能在出現異常時幫助追溯問題根源。嚴謹的養護檔案，讓盤管的狀況始終處于受控狀態。
蚊香盤管養護工作看似重復而瑣碎，但每一個環節的嚴謹執行，都是對設備壽命與系統可靠性的積累。那些在養護中差不多就行的僥幸心理，終將在某次意外停機或泄漏事故中付出代價——而嚴謹，恰恰是避免這路徑。

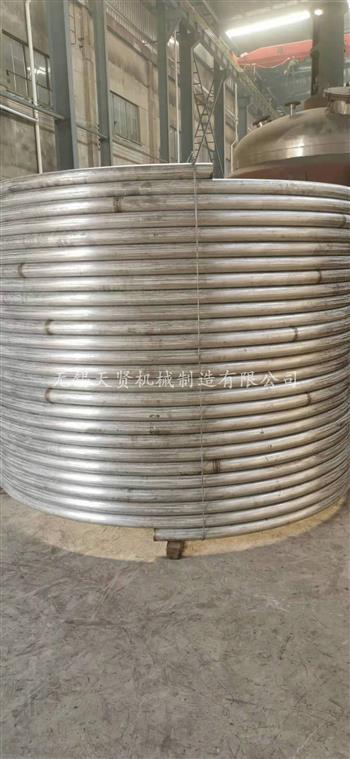

在化工反應釜、制藥發酵罐、食品加工設備以及暖通空調系統中，內盤管作為關鍵的換熱元件，承擔著熱量輸入與輸出的核心職能。然而，這一深藏于設備內部的部件，其維護成本往往被忽視，直到出現換熱效率下降、泄漏甚至停產事故時，才暴露出驚人的經濟代價。內盤管的維護成本，實則是一筆需要從全生命周期角度審視的隱形賬。
內盤管維護成本的構成，在于清洗的頻次與難度。在長期運行過程中，循環水中的鈣鎂離子、微生物黏泥，或是工藝介質中的結焦物、聚合物，會逐漸附著于盤管內壁或外壁，形成導熱系數低的污垢層。研究表明，僅1毫米厚的水垢可使換熱效率下降15%至20%。對于內部結構復雜、彎曲角度較小的盤管，傳統的機械清洗難以深入，往往需要采用化學清洗甚至高壓水射流，每一次清洗不僅產生直接的藥劑費用和人工成本，還意味著設備停機造成的生產損失。更深層的成本隱患，來自腐蝕與泄漏后的維護困境。內盤管長期浸泡于工藝介質或循環水中，電化學腐蝕、應力腐蝕開裂、沖刷腐蝕等失效模式隨時可能發生。一旦盤管出現泄漏，檢修難度遠超外置管道：輕則需要排空設備內的介質，進行局部補焊；重則需要將整根盤管切割更換，甚至拆解罐體方能操作。這種破壞式檢修不僅維護成本高昂，更可能因焊接熱影響區導致周邊材料性能劣化，埋下再次泄漏的隱患。

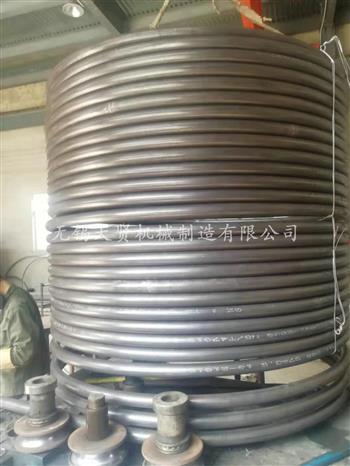

卡套式支撐則通過U形螺栓將圓管固定于罐壁，管道與罐壁之間填充導熱膠泥。這種設計便于外盤管更換，導熱膠泥填充了間隙，使傳熱效率接近半管式。支撐間距經過嚴格計算，既防止管道下垂，又為熱膨脹預留空間。
外盤管的換熱效率，取決于介質在盤管內的流動狀態。導流結構的設計，正是為了優化這流動過程。
在盤管入口設置導流片，使介質均勻分布于管道截面，避免偏流導致的局部過熱或過冷。在彎頭處設置導流葉片，減小流動阻力與渦流損失。對于高粘度介質，盤管截面可設計為橢圓或矩形，增大換熱面積的同時降低流動阻力。這些細節處的結構設計，共同決定著外盤管的實際換熱性能。
外盤管的結構設計力量，在工業現場悄然顯現。它以螺旋纏繞的幾何智慧延展換熱路徑，以分段控制的溫度藝術保障工藝均勻，以支撐固定的力學考量應對載荷挑戰，以導流結構的流動優化提升傳熱效率。當化工反應在控溫下順利完成，當儲罐介質在換熱中保持穩定，那正是外盤管結構設計力量的無聲證明——在容器的外表，以簡的形態，承擔著核心的傳熱使命。

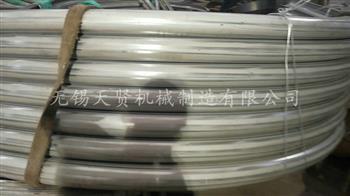

焊接質量是盤管的生命線，無錫廠家的嚴格體現在工藝規范與過程監控兩個層面。等離子弧焊配備實時熔池監控系統，焊縫通過率可達99.7%，優于傳統氬弧焊。全自動焊接生產線實現無氧化焊接，很大限度減少熱影響區變形。
熱處理環節同樣一絲不茍。光亮退火工藝在氫氣或真空環境下進行，防止氧化的同時消內應力，提升材料延展性。對于不銹鋼盤管，終鍛溫度需控制在再結晶溫度以上50℃，避免晶粒粗化影響機械性能。電解拋光的應用使表面粗糙度降至Ra≤0.2μm，既降低流體阻力，又提升耐腐蝕能力。無錫盤管工藝控制的嚴格，體現為多層次的質量檢測體系。從原料入廠檢驗，到過程尺寸抽檢，再到成品的無損探傷與壓力試驗，每一環節都有明確標準。激光粒度分析、聲波探傷、分光光度計等多維度檢測手段，確保產品合格率維持在99.5%以上。耐壓測試與高低溫循環驗證環境適應性，氣密性檢測排查焊接或連接部位的微小泄漏。對于核級或深冷設備用盤管，執行更為嚴格的缺陷驗收標準。這種全程覆蓋的檢測體系，使每一件出廠產品都留有可追溯的質量印記。
無錫盤管的工藝控制，是一場從材料到成品的精密演繹。它以嚴格的原料篩選奠定品質基礎，以精密的成型控制塑造幾何精度，以規范的焊接熱處理保障結構強度，以全面的檢測體系驗證性能。當這些盤管在化工裝置中持續換熱、在制藥設備中輸送、在制冷系統中循環運行，那背后正是無錫制造對嚴格二字的執著堅守。

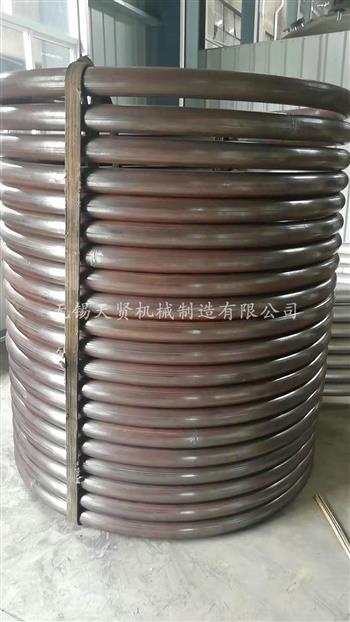

為確保碳鋼盤管在制造、安裝及運行過程中出現損傷或缺陷時能夠得到規范、可靠的維護處理，保障設備長期穩定運行，定本修補處理技術交底，所有相關操作人員須嚴格遵照執行。
在進行任何修補作業前，須對盤管的損傷情況進行全面檢查與評估。采用目視檢查結合無損檢測方法，準確判定缺陷的性質、位置、尺寸及數量。對于裂紋、穿透性孔洞、嚴重壁厚減薄或大面積腐蝕等嚴重缺陷，應組織技術人員評估是否具備修補條件。對于超出修補范圍或危及整體結構的損傷，須采取整體更換方案，嚴禁強行修補。修補區域須清理，除油污、銹蝕、氧化皮及原有涂層，露出金屬光澤。打磨范圍應超出缺陷邊緣至少25mm，打磨坡口角度應符合焊接工藝要求，確保焊縫根部熔透。焊接作業須由持有相應資質的焊工執行。焊接材料應與母材相匹配，采用低氫型焊條，并按規范進行烘干處理。焊接過程中應采取層間溫度控制措施，多層多道焊時每層焊縫間須清理焊渣。補焊后焊縫表面應打磨平整，與原母材圓滑過渡。對于壁厚較厚或材質敏感度高的碳鋼盤管，修補后應按焊接工藝評定要求進行局部或整體消應力熱處理，以消焊接殘余應力，防止延遲裂紋產生。修補完成后，須進行嚴格的質量檢驗。先進行外觀檢查，確保焊縫表面無裂紋、氣孔、夾渣等可見缺陷。隨后對修補區域進行無損檢測，確認內部質量合格。對于承壓盤管，修補后還須按設計壓力的1.25倍進行壓力試驗，保壓時間不少于30分鐘，無泄漏、無壓降方為合格。所有修補處理情況須詳細記錄，包括缺陷位置、修補方法、焊材規格、熱處理參數、檢驗結果等信息，形成完整的修補報告，經技術人員簽字確認后歸檔備查。
碳鋼盤管的修補處理直接關系到設備的運行和使用壽命，任何馬虎或違規操作都可能造成嚴重后果。

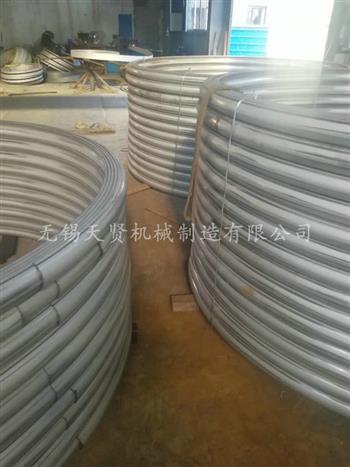

對于需要與罐體焊接的不銹鋼半管而言，基材表面粗糙度是一個常被忽視卻至關重要的參數。粗糙度過低，焊料流動鋪展性差；粗糙度過高，又可能成為腐蝕的起點。通常要求焊縫區域及兩側的粗糙度控制在Ra0.8-1.6μm之間，這一數值在微觀層面形成了非常好的錨泊效應。
機械拋光或電解拋光是實現這一粗糙度的主要手段。電解拋光更受青睞——它不僅能除表面微凸體，還能使表面形成富鉻層，進一步提升耐蝕性。拋光后的表面應無劃痕、無麻點、無過酸洗痕跡，在光照下呈現均勻的漫反射效果。基材處理完成后，半管進入敏感的待用狀態。此時的任何污染都可能使前序工作付諸東流。因此，處理后的半管需在潔凈環境下用無氯塑料袋密封包裝，操作人員佩戴潔凈手套接觸管材，指紋中的氯離子附著。包裝上標明處理日期、材質批號與粗糙度值，為后續焊接提供可追溯的依據。
不銹鋼半管的基材處理，是一系列看不見卻決定性的工序組合。從除油脫脂，到酸洗鈍化的均勻性，再到粗糙度的控制——每一道工序都在為焊接質量與耐蝕性能鋪路。當半管與罐體貼合，在無數次溫度循環中保持穩定時，那層經過精心處理的基材表面，正是這可靠性的起點。
