在化工反應釜的夾套之外，在儲罐的筒體表面，一種看似附屬的管道系統正以其方式承擔著熱量交換的重任。外盤管，這種將管道盤旋于容器外壁的設計，其結構上的力量正在越來越多的工業場景中悄然顯現——以簡的形態，實現熱傳遞。
外盤管核心的結構設計，在于螺旋纏繞的幾何形態。將一根直管以恒定螺距盤旋于罐體表面，使換熱介質在有限的空間內獲得很長的流動路徑。這種看似簡單的螺旋結構，實則蘊含著流體力學與熱力學的深層考量。當加熱或冷卻介質在螺旋通道中流動時，離心力誘導產生二次流，使邊界層不斷被擾動，換熱系數較直管提升30%以上。螺旋的緊貼設計使換熱路徑與罐壁幾乎貼合，熱量傳遞的距離縮短至管道壁厚與罐壁厚度之和。這種緊貼+擾動的雙重效應，使外盤管能夠在緊湊的空間內實現換熱性能。外盤管的結構力量，還體現在分段控制的設計智慧上。對于大型反應釜，單一的螺旋盤管難以保證整個罐體溫度的均勻性——進口段溫度高，出口段溫度低，溫差可能導致產品質量問題。分段式外盤管設計將罐體分為多個獨立控制的溫區，每個區設置獨立的盤管回路與介質進出口。反應初期需要快速升溫時，各段同時通入高溫介質；反應進行需要恒溫時，各段根據實時溫度獨立調節流量；反應結束需要降溫時，則可分段切換冷卻介質。這種分區而治的設計，使溫度均勻性達到±1℃以內，為精細化工與制藥生產提供了工藝保障。
外盤管的結構設計，還須回應重力與熱應力的挑戰。管道自身重量、內部介質的重量、熱膨脹產生的應力，都需通過合理的支撐結構傳遞至罐體。半管式外盤管將管道剖為半圓截面，直接焊接于罐壁，形成整體加強結構。這種設計使盤管本身成為罐體強度的一部分，同時消了管道與罐壁之間的間隙，傳熱效率高。但對于大型儲罐，焊接應力可能導致變形，需在盤管之間設置膨脹節或采用分段焊接工藝。
在無錫的機械制造版圖中，無錫盤管加工是一張產業名片。從化工反應釜的核心換熱元件，到制藥設備的關鍵輸送管路，無錫制造的盤管以穩定可靠著稱。這份口碑的背后，是對工藝控制的追求——從原材料入廠到成品出廠，每一個環節都在嚴格的標準之下運行。
無錫盤管工藝控制的嚴格，始于對原材料的層層把關。本地廠家通常選用304、316L等牌號不銹鋼，材質成分需符合相關標準，保證盤管的耐腐蝕性與耐溫性能。對于有需求的場景，控氮不銹鋼技術被引入，氮含量控制在0.12%-0.22%之間，抗拉強度可提升至850MPa以上。每一批原材料都需經過質量查驗，尺寸、表面質量、材質證明文件缺一不可。鈦盤管等產品還需額外檢驗密度與抗拉強度，確保在相同承壓條件下重量減輕30%的優勢得以發揮。這種對源頭的嚴苛，使后續加工有了可靠的物質基礎。彎曲成型是盤管加工的核心工序，無錫廠家在此環節展現出精密的控制能力。數控彎管設備被普遍采用，通過編程控制彎曲半徑、角度和節距，確保每一處彎折都與圖紙嚴絲合縫。對于銅、鋁等易變形材質，彎管時需使用芯棒或填充物，防止管內褶皺或截面變形。
更精細的控制體現在公差范圍上。輥精密軋機可將壁厚公差控制在±0.05mm以內，彎管工序確保管徑公差不超過±0.1mm。對于需要焊接的盤管，內焊縫整平技術通過水平輥滾壓消焊縫余高，使截面橢圓度控制在1%以內。這些看似微小的數字，決定著盤管在高壓工況下的可靠性與流體輸送效率。
在化工反應釜、空調機組與換熱設備的內部，盤管是承擔熱量交換的核心元件。然而，這些蜿蜒曲折的管道在長期運行中，不可避免地面臨結垢、腐蝕與堵塞的困擾。傳統焊接式盤管一旦出現問題，往往需要整體切割更換，耗時費力。可拆卸設計的出現，正是盤管廠家對這一痛點的系統性回應。
可拆卸設計的根基，在于盤管與管板、集管之間連接方式的革新。傳統焊接結構被螺紋套管、法蘭盤與鎖緊螺母所取代。以某專利技術為例，盤管端部通過螺紋套管與一螺紋管、二螺紋管連接，無需焊接即可實現牢固結合，拆卸時只需旋松套管，盤管便可獨立取下。在更復雜的多管程結構中，接頭組件的設計尤為精妙。柱體上開有盤管套孔，外壁成型為帶開口槽的錐部，鎖緊螺母通過內壁錐孔壓緊錐部，既保證密封又實現快速拆裝。這種擰緊即用、松開即拆的連接方式，使盤管從焊接件轉變為可維護的獨立單元?？刹鹦对O計的更高層次，體現在盤管系統的模塊化重組。冷卻塔廠家將大容量長盤管分割為多個獨立的盤管模塊箱體，每個模塊通過溝槽接頭件與上下集管連接。當某個模塊發生泄漏時，可在不停產的前提下直接拆卸更換備用模塊，卸下的模塊維修好后重新備用，生產幾乎不受影響。反應釜領域的可拆卸設計同樣體現系統思維。釜體內部的盤管與進液管、出液管采用可拆卸連接，當物料粘附在盤管表面時，可快速拆下清洗。這種設計不僅維護了換熱效率，更延長了盤管的使用壽命，降低了企業的綜合使用成本?？刹鹦对O計的推廣，離不開接口的標準化。螺紋連接需統一螺距與牙型，法蘭連接需匹配公稱壓力與密封面形式，溝槽接頭則需規范管端溝槽尺寸。盤管廠家通過標準化的接口設計，使不同批次、不同規格的盤管能夠互換使用，為用戶備件庫存管理提供了便利。
盤管廠家的可拆卸設計，是以工程智慧應對工業現實的一次系統性進化。它從連接方式的細節創新起步，發展為模塊化的系統重組，通過標準化接口實現通用互換。當盤管結垢時無需動火切割，當模塊泄漏時無需整機停機——這些看似簡單的便利背后，是盤管廠家對用戶維護成本與生產連續性的深刻理解?？刹鹦?，這一設計的靈魂，正讓盤管從一次性元件轉變為可維護、可升級的工業組件。
在生物制藥、精細化工與食品加工領域，不銹鋼半管是反應罐、儲罐內部不可或缺的換熱元件。這些半圓形的管道貼合在罐壁外側，通過夾套內的介質流動實現控溫。然而，半管性能的發揮，建立在基材處理這一隱性工序之上——表面清潔度、粗糙度與鈍化狀態，決定著后續焊接質量、耐腐蝕能力與使用壽命。
不銹鋼半管在加工過程中，不可避免地會沾染軋制油、切削液、沖壓油以及人手接觸留下的油脂。這些污染物若不清干凈，將成為后續工序的隱患。在焊接區域，油脂高溫碳化會產生氣孔、夾渣，直接削弱焊縫強度；在鈍化環節，殘留油膜會阻礙鈍化液與基材接觸，導致鈍化膜不完整。規范的除油工藝通常采用堿性清洗劑配合聲波清洗。溫度控制在50-60℃，時間15-20分鐘，使油脂充分皂化乳化。對于管材內壁，還需采用循環噴淋方式，確保盲區也能被清潔。清潔度的檢驗方法簡單直觀——用水沖洗后，表面應形成連續水膜，無斷裂、無掛珠。這一滴水測試的結果，直接判定著除油工序的成敗。
不銹鋼的耐腐蝕性能，本質上是表面那層看不見的氧化鉻膜在發揮作用。然而機械加工過程會破壞這層保護膜，使基材表面暴露出活性狀態。酸洗鈍化的使命，就是重新激活并強化這層防護屏障。酸洗階段采用硝酸與氫氟酸的混合液，溶解掉加工過程中形成的氧化皮、熱影響區和嵌入的鐵離子。酸洗后表面呈現均勻的銀白色亞光狀態，這一視覺變化是污染物被清的信號。隨后進入鈍化階段，較高濃度的硝酸溶液使表面鉻元素富集，形成致密穩定的鈍化膜。對于316L不銹鋼半管，鈍化膜的厚度與均勻性直接決定其在氯化物環境下的抗點蝕能力。
有經驗的工程人員會采用藍點法檢測鈍化質量——將測試液滴于表面，若30秒內不出現藍色斑點，證明游離鐵已清干凈，鈍化膜完整致密。這一簡單測試，卻是品質把控的關鍵依據。
在現代工業的血管系統中，有一種看似簡單卻凝聚著工程智慧的產物——無縫盤管。這種將無縫鋼管盤繞成螺旋形狀的構件，憑借其結構設計與精密的制造工藝，在石油化工、能源動力、制冷設備等領域發揮著不可替代的作用。它不僅是材料的藝術，更是工程思維的具象化表達。
無縫盤管的誕生源于工程實踐對更效率的追求。在傳統設計中，管道連接往往需要大量的彎頭、法蘭和焊接點，這既增加了泄漏風險，也提高了安裝成本。工程師們從彈簧結構中汲取靈感，將直管盤繞成螺旋形狀——這一看似簡單的形態轉變，卻實現了質的飛躍。螺旋結構使管道的換熱長度在有限空間內成倍增加。在換熱設備中，盤管形態讓流體沿螺旋路徑流動，產生二次流和渦流，顯著強化了換熱效率。研究表明，在相同容積下，盤管結構的換熱系數可比直管提高30%以上。同時，螺旋結構賦予管道的柔性，使其能夠吸收熱膨脹產生的應力，減少了對膨脹節的依賴。無縫盤管的制造是一場精度與工藝的挑戰。無縫二字道出了其核心價值——管材本身無焊縫，從根本上消了焊接接頭這一薄弱環節。以冷拔或熱軋工藝生產的無縫鋼管，壁厚均勻、材質致密，能夠承受更高壓力，適應更苛刻的工況。將這種直管加工成盤管形態，需要精密的彎管技術與嚴格的工藝控制。在彎卷過程中，既要確保螺旋直徑、螺距、圈數的準確，又要防止管壁過度減薄或產生褶皺。先進的數控彎管機可以實現對回彈量的補償，使成品盤管的角度誤差控制在非常小的范圍內。盤管兩端通常需要加工——車絲或焊接法蘭，以確保與系統的可靠連接。每一道工序，都是對工程精度的踐行。
在化工領域，無縫盤管常用作反應釜的內置換熱元件，直接沉浸在反應介質中實現快速升降溫。其光滑的內壁減少了物料殘留，易于清潔，符合精細化工對潔凈度的要求。在制冷系統中，盤管是蒸發器和冷凝器的核心構件——制冷劑在管內流動，與管外介質換熱，支撐著整個熱力循環的運轉。在核電與火電站，無縫盤管應用于高壓加熱器、冷油器等關鍵設備。選用合金鋼材質的盤管，能夠在高溫高壓蒸汽環境下長期穩定運行。而在實驗室場景中，小口徑的無縫盤管被用作冷凝器或色譜儀的氣路連接，其可靠的密封性能保證了分析結果的準確性。
無縫盤管是工程設計思維的典型產物——它不是簡單地將管道彎折，而是從系統需求出發，將材料科學、流體力學、熱力學與制造工藝融為一體。它以小的空間占用實現大的換熱面積，以少的連接點保障高的系統可靠性，以簡潔的形態承載復雜的功能。在現代工業追求緊湊的大趨勢下，這一設計智慧的結晶將繼續在管道之間，默默傳遞著能量與效率。
盤管的蜿蜒形態本身，就是一種空間利用的智慧。在有限的設備空間內，盤管通過彎曲盤旋，延展出盡可能長的流道，既滿足換熱面積要求，又適應復雜的安裝環境。這種以空間換長度的設計，讓設備更加緊湊。
在高溫高壓工況下，不銹鋼盤管的優勢更加凸顯。它能夠承受數百攝氏度的高溫和數十兆帕的壓力，同時保持良好的機械強度和抗蠕變性能。核電站的蒸汽發生器、臨界火電廠的過熱器、深海采油平臺的加熱盤管——這些惡劣工況下的關鍵設備，都將信任托付給了不銹鋼盤管。不銹鋼盤管之所以被稱為重要伙伴，還因為它長的使用壽命。一次安裝，往往意味著十年、二十年甚至更長時間的陪伴。
這種抗用性源于不銹鋼的本征特性。鉻元素形成的鈍化膜讓它在潮濕環境中依然光亮如新；鎳元素的加入提升了韌性和抗應力腐蝕能力；鉬元素的添加則讓它在含氯環境中也能從容應對。在正常使用條件下，不銹鋼盤管幾乎不需要維護，只需定期檢查即可持續運行。
不銹鋼盤管的這種安裝即遺忘的特性，對于連續生產的工業裝置意義重大?；S、發電廠、食品加工線，往往需要連續運行數年才安排一次大修。在這期間，任何設備的故障都可能導致全線停產，造成巨大損失。不銹鋼盤管以其可靠的抗用性，成為保障連續生產的重要一環。

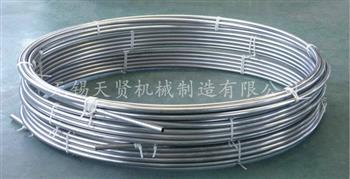

不銹鋼盤管的另一個可貴品質，是它對多樣化需求的適應能力。管徑可以從幾毫米到幾百毫米，壁厚可以根據壓力要求設計，盤繞方式可以是螺旋形、蛇形或任意定制形態。對于腐蝕性非常強的介質，可以采用316L或904L等；對于高溫工況，可以選用耐熱鋼或奧氏體不銹鋼；對于衛生要求非常高的場合，可以實現電解拋光，讓內壁粗糙度降至0.4微米以下。這種因需而變的靈活性，讓不銹鋼盤管能夠匹配幾乎任何工業場景的要求。
從能源裝備到食品機械，從化工裝置到暖通空調，不銹鋼盤管以蜿蜒的姿態融入現代工業的肌理。它不占據視覺焦點，不制造運行噪音，只是以自己的方式，年復一年地履行著傳熱與輸送的職責。這種沉默而可靠的陪伴，正是它作為重要伙伴值得尊敬的地方。
在工業設備的內部，在換熱系統的深處，在食品管線的夾層之中，有一類構件以蜿蜒的姿態默默工作著。它是不銹鋼盤管，一個常被忽視卻始終在場的工業伙伴。
不銹鋼盤管核心的角色，是作為熱交換的媒介。在換熱器中，盤管內外分別流過不同溫度的介質，熱量透過薄薄的管壁完成傳遞。這一過程看似簡單，卻是無數工業流程得以運轉的基礎。在化工反應釜中，盤管夾套內通入蒸汽為物料加熱，或通入冷凍水為反應降溫，控制著化學反應的溫度曲線。在暖通空調系統里，盤管換熱器調節著空氣的溫度與濕度，為人們提供舒適的室內環境。在食品飲料行業，盤管式換熱器以溫和的方式對物料進行冷卻，保留風味的同時保障。每一次溫度的變化，每一次能量的轉移，都離不開不銹鋼盤管的默默承載。不銹鋼之所以能勝任這一角色，源于其優異的導熱性能與耐腐蝕特性的結合。它既能傳遞熱量，又能在長期接觸水、蒸汽或化學介質時保持穩定，不生銹、不污染介質。這種傳熱而不傳質的特性，讓它成為換熱領域的理想選擇。
除了換熱，不銹鋼盤管還承擔著輸送介質的重要使命。在需要保持流體純凈度的場合，如制藥、生物工程、精細化工，不銹鋼盤管的內壁經過拋光處理，光滑如鏡，不給污垢任何附著的機會。

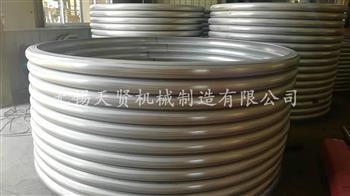

半圓管內的介質可能是蒸汽，也可能是導熱油或冷凍水。若是蒸汽，凝結水如果不能及時排出，會在低洼處積聚，形成水塞，大幅降低換熱效率；若是液體，殘留的空氣如果不能排出，會在高點形成氣阻，阻斷介質流動。因此，真正的精良設計，會在盤管的低點設置排液口，在高點設置排氣閥——這些看似微小的附件，往往是盤管能否長期運行的關鍵。半圓管由多段直管和彎頭焊接而成，每一道焊縫都是潛在的薄弱環節。焊縫不僅要保證強度，還要做到內外成型光滑、無毛刺、無凹坑。對于輸送高純介質或衛生級物料的盤管，內壁焊縫甚至需要經過機械拋光或酸洗鈍化，確保不會成為雜質積聚或微生物滋生的溫床。當半圓管經歷大幅溫度變化時，熱脹冷縮產生的應力如果不加以釋放，足以拉裂管壁或破壞固定點。設計師會在長直管段適當位置加入膨脹彎或波紋膨脹節，讓管道在受熱時有伸縮的余地，在看不見的地方化解看不見的應力。
這些細節，每一處都不起眼，每一處都不張揚，但合在一起，便構成了一套可靠、耐久的半圓管系統。它們被焊接、被包裹、被隱藏，消失在容器的輪廓之內。只有當設備打開檢修，或當生產出現異常時，人們才會意識到——原來那些看不見的細節，早已在無數個日夜里，默默支撐著整個工藝的平穩運行。
隱于無形，功于無聲。這或許是半圓管，以及它所代表的那些工業細節，值得尊敬的品格。

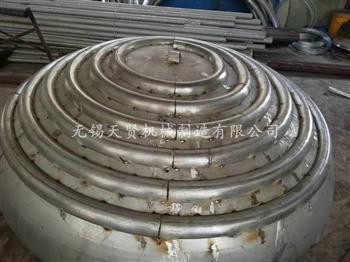

在壓力容器的兩端，在儲罐的底部，在反應釜的夾層之內，有一類構件常年隱匿于視線之外，卻承擔著至關重要的傳熱使命。它們被鋼板封頭遮蔽，被保溫層包裹，被工藝介質淹沒——它們是封頭盤管，工業熱交換系統中那些看不見的細節。
封頭盤管的存在本身，就是一種隱的藝術。它不像列管換熱器那樣擁有軀殼，也不像板式換熱器那樣層層疊疊引人注目。它只是靜靜地附著在容器封頭的內壁或外壁，以螺旋或蛇形的姿態，在有限的空間里延展出盡可能長的傳熱路徑。當容器需要加熱或冷卻時，熱量便沿著這些蜿蜒的管道悄然傳遞，維持著內部物料的工藝溫度。這種隱身的設計，大限度地利用了容器本身的結構，不占用額外空間，不改變容器外形，卻在看不見的地方默默工作。然而，真正決定封頭盤管效能的，是那些更細微的、幾乎無人留意的設計細節。
盤管的彎曲半徑，是一個關鍵細節。封頭表面是曲面，盤管需要緊貼這一曲面才能實現傳熱。彎曲過急，管壁外側減薄、內側起皺，既影響強度又阻礙流體；彎曲過緩，盤管與封頭之間產生間隙，傳熱效率大打折扣。好的盤管設計，會在每一個彎折處計算小彎曲半徑，在貼得緊與彎得順之間找到平衡。
管卡的分布間距，是二個容易被忽視的細節。盤管并非自身牢固，需要依靠管卡固定在封頭表面。管卡間距過大，盤管在熱脹冷縮或介質沖擊下產生振動和位移，長期運行可能疲勞斷裂；管卡間距過小，不僅浪費材料，還在封頭表面留下過多焊接點，影響容器本身的強度。有經驗的工程師會根據管徑、壁厚、工作溫度，計算出管卡間距，讓盤管既穩當又不過度約束。
