XY2503D核心模塊（MTK2503D平臺）
CPU：MediaTek MT2503D
架構：32-bit ARM7EJ-S 260MHz
操作系統：Nucleus OS
內存 : 4MB(PSRAM)+4MB(Serial Flash)
網絡支持：GSM/GPRS/EDGE
無線連接：Bluetooth/GPS/Beidou

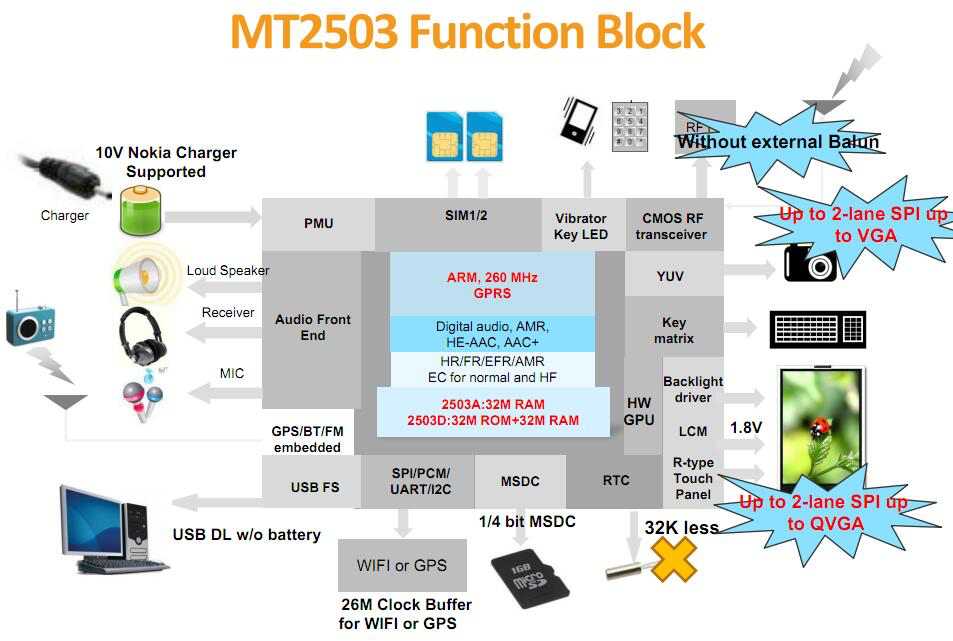

MT2503D核心板是一款基于聯發科MT2503D平臺高性能、可運行Nucleus OS操作系統的2G模塊，支持GSM/GPRS/EDGE等多種制式；支持BT3.0近距離無線通信，支持GPS/GLONASS/北斗多種制式衛星定位；支持多種語音和音頻編解碼器，并擁有豐富的輸入輸出接口和GPIO接口，方便進行二次開發。
網絡頻段：
類型 | 頻段 |
GSM | B2/B3/B5/B8 |
BT3.0 | 2400-2483.5MHz |
GNSS | GPS/GLONASS/Beidou |
主要性能參數：
性能 | 說明 |
應用處理器 | ARM7EJS處理器 主頻最高至 260MHz |
供電 | VBAT供電電壓范圍：3.6V~4.3V 典型供電電壓：4V |
短消息 (SMS) | Text與PDU模式 點到點MO和MT SMS廣播 SMS存儲：默認SIM |
LCM接口 | 支持SPI接口的LCM； 最高支持240*320 QVGA； 觸摸：支持電容/電阻式觸摸 |
攝像頭接口 | 支持SPI接口的CAMERA； 最高支持0.3M像素； |
音頻接口 | 音頻輸入： 1組模擬麥克風輸入 音頻輸出： 1組喇叭輸出 AB/D類差分揚聲器功放輸出0.7W |
USB接口 | 支持USB1.1模式 用于軟件調試和軟件升級等 |
USIM卡接口 | 2組USIM卡接口 支持USIM/SIM卡：1.8V和3V 支持雙卡雙待 |
SDIO接口 | 1路SD2.0接口；4bit SDIO；SD/MMC卡 支持熱插拔 |
I2C接口 | 1組I2C |
UART接口 | 1路UART接口 |
天線接口 | GSM、GNSS天線、BT天線接口 |
物理特征 | 尺寸：22±0.15×23±0.15×2.8±0.2 mm 接口：LCC 翹曲度：<0.3mm |
溫度范圍 | 正常工作溫度：-20°C ~ +70°C 極限工作溫度：-25°C和+80°C 1) 存儲溫度：-40°C ~ +85°C |
軟件升級 | 通過USB |
RoHS | 符合RoHS標準 |
點此下載MT2503核心板規格書
